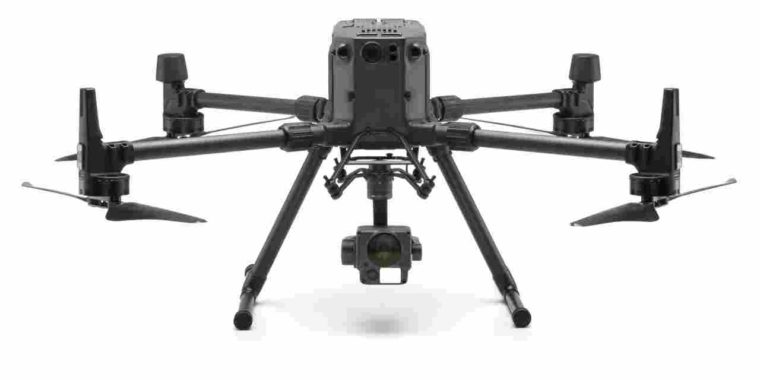

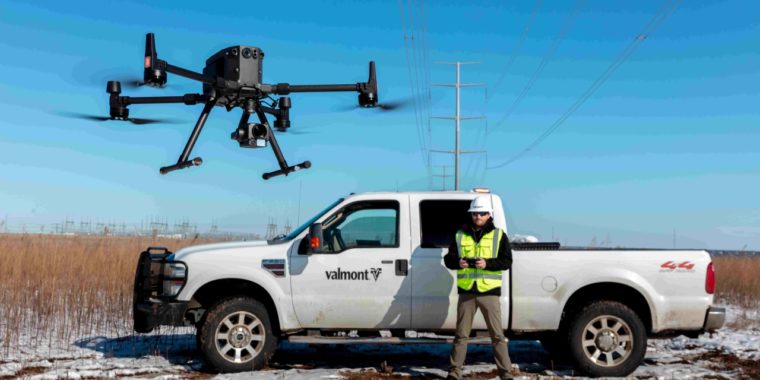

DJI M300 RTK Nová vlajková loď DJI Enterprise

DJI Představilo novou vlajkovou loď DJI M300 RTK

Stalo se tak již před nějakou dobou, nepřišel ale jen dron tedy DJI M300 RTK samotný, ale také nové kamery a s nimi spoustu novinek stran příslušenství… Důležité ale je, že u DJI M300 RTK byla zvolena nová cenová politika, dron tak již v základu má např. RTK tedy GPS přijímač, protinárazová čidla ze všech směrů, ale hlavně disponuje letovou dobou až 55 min.

Co je nového?

DJI M300 RTK jak už jsme zmiňovali disponuje letovou dobou 55 min, bavíme se tedy o letovém čase bez zátěže, v případě využití nové hybridní kamery DJI Zenmuse H20 je reálná letová doba 45 min a to už je velmi nadprůměrné. Pokud budete 45 min létat v průmyslových oblastech či areálech, může se stát, že unavíte svou představivost a jednoduše by mohlo dojít k pádu, nově tedy DJI M300 RTK má protinárazová čidla nainstalovaná ze všech 6 směrů. Pokud by přece jen mělo dojít ke kontaktu s nějakým objektem, nebo by došlo k výpadku motoru či selhání vrtule umí nově tento dron přistát i pomocí 3 vrtulí, dron je ovladatelný sice omezeně, ale navést jej na bezpečné místo Vám umožní. Bezpečnost provozu také určitě zvýší nový systém “health managmentu” flotily dronů, což může být oříšek, pokud provozujete více dronů, sad baterií a kamer.

Video představení od DJI naznačuje, že použití tohoto dronu bude hlavně v průmyslových inspekcích a v oblastech vyhledávání osob (dalo by se říci něco ve smyslu vymáhání práva), zajímavým použitím určitě bude také vyhledávání ohnisek požárů, okrajové použití pak bude i vyhledávání zvířat.

S novým dronem přichází i nové kamery…



dji zenmuse h20, dji zenmuse h20t

Pro správnou součinnost jsou samozřejmě kamery s dronem úzce propojeny a dává tak smysl prezentovat dron s kamerou DJI Zenmuse H20 nebo H20T jako ucelené řešení.

Nová hybridní kamera DJI Zenmuse H20 přináší 3 snímače.

Širokoúhlá kamera pro pořizování ortofoto snímků, létání podle displeje a orientaci v terénu disponuje 12 MPx

Zoomovací kamera s 23 násobným hybridním optickým zoomem a 20 MPx pro sledování objektů, přibližování kritických míst a zaznamenávání kritických detailů.

Laserový dálkoměr, pomocí něj můžeme zjišťovat vzdálenost dronu od měřeného objektu až na 1200 m, díky tomuto měření určíme přesnou GPS pozici označeného objektu a  můžeme sdílet.



Nová hybridní termokamera DJI Zenmuse H20T pak přináší ještě jeden snímač navíc:

Termokamera s rozlišením 640×512 px dokáže pořizovat radiometrické snímky, teplotní citlivost 50 mK a přesnost +-2°C pak předurčuje tuto termokameru jako ideální nástroj pro vyhledávání osob a k průmyslovým inspekcím, vyhledáváním defektů v izolaci, hotspotů ve fotovoltaických panelech, chybám v izolátorech na vedení vysokého napětí apod.


V případě dotazů ohledně DJI M300 RTK, termokamer či jiných DJI Enterprise výrobků jsme Vám k dispozici na tel. čísle 731 161 199 nebo na emailu miroslav.kleinbauer@w-technika.cz, rádi si s Vámi domluvíme schůzku a dron můžeme vyzkoušet ve Vašem areálu.

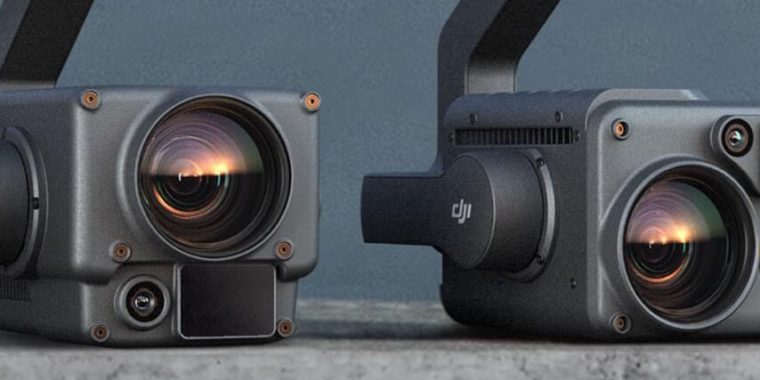

DJI Zenmuse H20 a DJI Zenmuse H20T kamera a termokamera na dron nové generace

DJI právě nyní představilo novou hybridní kameru DJI Zenmuse H20 a novou termokameru na dron DJI Zenmuse H20T společně s novým dronem DJI M300 RTK.

Termokamera na dron DJI Zenmuse H20T nové generace…

Nová kamera nabízí 4 snímače, nejde o 4 kamery, protože jeden ze “snímačů” je dálkoměr, resp. měřič vzdálenosti. Jako další jsou v termokameře DJI H20T integrovány snímače: Termo-s radiometrickými fotografiemi a rozlišením 640×512, Širokoúhlé-12 Mpx a úhlem záběru 82,9°, Zoomovací kamera s rozlišením 20 MPx a optickým 23 násobným zoomem, který může být podpořený digitálním zoomem až na neuvěřitelnou hodnotu 200 násobného zoomu a jako poslední je integrovaný modul s Laserovým dálkoměrem-měřícím až do vzdálenosti 1,2 km s odchylkou +-0,2 m.

Termokamera může pracovat ve více režimech, můžete ji nechat automaticky vyhledávat nejteplejší a nejstudenější bod a počítat průměrnou teplotu v obraze. Případně si měřit teplotu v konkrétním zadaném bodu, či si pořizovat radiometrickou fotku (to znamená, že pro každý jednotlivý bod fotografie je uložená teplota) a později v dodatečném softwaru vyhodnotit např. poruchy solárních panelů, přechodových odporů na vedení vysokého napětí, tak jak to např dělá ČEZ apod.

Termokamera podporuje také režimy teplotních alarmů, teplotních izoterm (to znamená, že termokamera zobrazuje teploty pouze na určitém intervalu-od do, což se hodí npř. při vyhládání ložisek poruch, požárů, či lidí nebo zvířat)



DJI Zenmuse H20 a její vybavení oproti H20T

Kamera DJI H20 nemá oproti termokameře H20T pouze termální část, jinak je její vybavenost a funkce stejné, můžeme tedy jmenovat např. velkou výhodou širokoúhlé kamery a integrace nočního režimu, kdy je přenastavena hodnota cilivosti na světlo a více rozevřena clona, efekt je značný a vzdáleně připomíná efekt noktovizoru.

Periodické snímání

Tato kamera nabízí ale hlavně také inteligentní režimy pro provádění inspekcí a to zejména  kontroly zadaného konkrétního místa v průběhu času, nyní je tedy možné pořídit fotku ze stejného místa stejné oblasti v rámci průběhu dnů či týdnů. Můžete tak např. sledovat postupující korozi, nebo rozpadající se izolaci.

Ortofoto

Je také možné pořídit si velmi podrobnou fotku zadaného technického celku, např sloupu elektrického napětí, části mostové konstrukce apod. To probíhá tak, že širokoúhlá kamera pořídí přehledovou fotku a zoomovací 20 mpx kamera pořídi mnohem podrobnější fotky jednotlivých částí a složí je za sebe, tak aby tyto podrobnější fotky pokryly celou zadanou oblast. Princip je tedy velmi podobný jako u 2D mapování resp. 3D modelování na jehož zaškolení jsme experti a nabízíme pravidelná školení.

Výpočet souřadnic označeného bodu pod úhlem

Zdá se to složité, ale funkce je to velmi užitečná, pomocí dálkoměru a trigonometrických funkcí je dron schopen vypočítat souřadnici označeného bodu v obraze. Pokud totiž nejste nad bodem zájmu přímo tělem dronu, nebylo dosud možné získat souřadnici označeného bodu v obraze. Dron ji totiž neměl jak získat, jediný snímač, který dosud průmyslové drony měly byl GPS přijímač který byl v těle dronu, tedy abyste získali souřadnici určitého bodu, bylo třeba s dronem vletět nad toto místo přesně kolmo, což ne vždy je možné a zároveň to není nijak extra přesné.

Inteligentní sledování objektů

pomocí zoomovací kamery máme k dispozici rychlejší a přesnější sledování, navíc došlo k vylepšení algoritmů sledování, takže nejenže se dron vyhne překážkám při sledování, nenechá se zmást větvemi, ale také i automaticky zoomuje na sledovaný objekt.

DJI Zenmuse H20 a DJI Zenmuse H20T jsou nyní dostupné spolu s dalším vybavením od dji enterprise od oficiálního zastoupení v čr v obcodu www.w-technika.cz

V případě jakýchkoli dotazů ohledně DJI M300 RTK nebo DJI Zenmuse H20 či DJI Zenmuse H20T nás neváejte kontaktovat na +420 731 161 199 nebo na emailu miroslav.kleinbauer@workswell.cz.

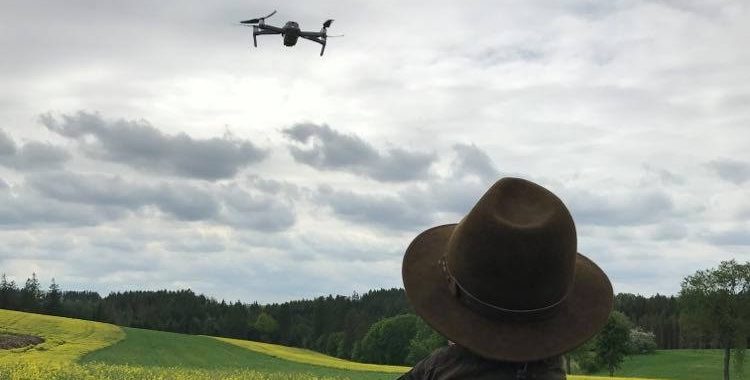

Jak vyhledávat srnčata před senosečí pomocí dronu DJI Mavic 2 Enterprise DUAL?

Dron s termokamerou je nejrychlejší způsob jak zabránit škodám na srnčatech když přijde senoseč…

Již nějakou dobu v této problematice spolupracujeme s Výzkumným ústavem lesního hospodářství a myslivosti a s Českou zemědělskou univerzitou v Praze, v praxi se nám ověřil na vyhledávání jakékoliv zvěře dron s termokamerou a to konkrétně DJI Mavic 2 Enterprise DUAL, který jsme pro Vás připravili v akčním balíčku za reálně sníženou cenu.

Nastavení dronu a samotné vyhledávání už je velmi jednoduchá věc. Stačí do ovladače mezi držáky vložit tablet-doporučujeme iPad ale aplikace jede i na Androidu, nebo telefon s předintalovanou aplikací DJI Pilot a vše zapnout. Dron se automaticky připojí k ovladači a hned vidíte náhled z kamery či termokamery. Termokamera je dokonce tak chytrá, že v reálném čase vyhledává nejteplejší bod a označí jej červeným kolečkem a rovnou napíše i hodnotu, kterou nejteplejší bod má.

dron s termokamerou dji mavic 2 enterprise dual srncata senosec czu vulhm



Jak vyhledat srnče pomocí termokamery na dronu?

Po zapnutí dronu a automatickém propojení s ovladačem tedy stačí už jen vzlétnout-jak na to je popsáno ve videu níže a držet se ve výšce 30-35 metrů a letět rychlostí cca 10 km/h, jakou oblast jste už pokryli a zkontrolovali vám ukáže mapka v levém dolním rohu aplikace. Dron vydrží na vyměnitelnou bater



ii 20-25 min ve vzduchu a ve speciálním zvýhodněném balíčku jsou celkem 3 baterie. Dosah ovládání je v rámci kilometrů, ale létat by se mělo na dohled.

Ve standardním balení je kvalitní a pořádný kufr, který zaručuje, že se dron během přepravy nepoškodí a zároveň je standardně v balení i příslušenství, které lze připevnit na horní palubu dronu, pro vyhledávání srnčat oceníte hlavně LED světlo s výkonem 26 W, kterým můžete rychle zkontrolovat záleh, případně navést kolegu na místo, kde se nachází srnče, tak aby jej mohl bezpečně odnést nebo přikrýt. V balení je ale také zábleskové světlo, resp maják, které usnadní orientaci dronu na obloze a nebo také reproduktor pro navigování kolegy na místo.

Po celou dobu letu si tablet pamatuje, kde všude už dron byl a nemůže se tak stát, že byste na nějaké místo zapomněli.  Minulý rok jsme také zpracovali video, týkající se reálného použití tohoto dronu v praxi. Dron už má plno kladných referencí od mysliveckých spolků i soukromníků v ČR i na Slovensku, tak neváhejte a využijte akční nabídky reálně slevněného produktu, v případě dalších dotazů nebo nejasností jsme k dispozici na telefonním čísle 731 161 199 nebo na emailu miroslav.kleinbauer@w-technika.cz

Nový dron DJI M300 – co přináší a jaké jsou změny?

DJI si nechalo patentovat název “DJI M300” a “DJI Matrice 300” což většinou značí příchod nového produktu. V tomto případě půjde o pokračovatele řady průmyslových dronů z řad DJI, které jsou nyní zastupovány DJI M200 V2.0, DJI M210 V2.0 a DJI M210 RTK V2.0.

Drony jsou nyní k dispozici na www.w-technika.cz a nebo zde DJI M300 RTK – dron pro průmysl a vyhledávání

Představení?

Již zmíněný dron DJI M300 měl být původně uveden na trh už koncem února, ale díky koronaviru  bylo představení odloženo. Aktuální plán zveřejnění je koncem dubna, ale možná, že se situace urychlí, přece jen jde o peníze… Zaměstnanci DJI v USA byli “uzemněni” a nemohli se tak účastnit předprodejního tréninku, ten musel být nakonec realizovaný tak, že školitelé z Číny přiletěli do USA.

Co přinese nová třístovka DJI M300?

Vraťme se ale k samotnému dronu, předešlé řady DJI Matrice našly uplatnění jak v průmyslu, tak v rámci Integrovaného záchranného systému Ve všech těchto oblastech nasazení by měli nalézt piloti zlepšení již tak dobrých vlastností dronu, ale hlavně přidání nových smart řešení.

S jistotou můžeme říci, že přijdou nové paylody, tedy (termo)kamery, které lze na drony DJI nasadit pomocí nového skyportu, tedy konektoru na předku dronu. Další vylepšení přijde v rámci ovladačů, DJI M300 přinese podporu DJI Smart Controlleru, nebude tedy potřeba nosit s sebou tablet, či “tahat” se s obrovským DJI Cendence ovladačem.

Zároveň tento SmartControler se bude umět spárovat s druhým ovladačem a řízení dronu bude možné si buď rozdělit a nebo nově úplně předat z ovladače na ovladač.

K 5.5.2020 jsou známé již specifikace dronu, které jsou následující:

  • letová doba přes 50 min
  • maximální zatížení 2,7 kg
  • fpv kamera s full HD rozlišením
  • standardní vzletová hmotnost 7 kg
  • maximální vzletová hmotnost 9,7 kg
  • automatická diagnostika systémů dronu
  • 6 směrů ochráněno pomocí antikolizních čidel
  • Inspekce pomocí resp v režimu umělé inteligence
  • strojové učení
  • Nová hybridní termo kamera DJI ZENMUSE H20
  • laserový měřič vzdálenosti

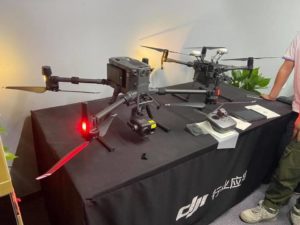

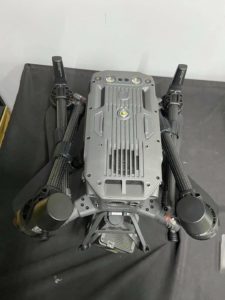

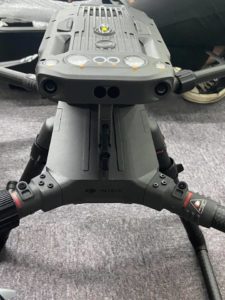

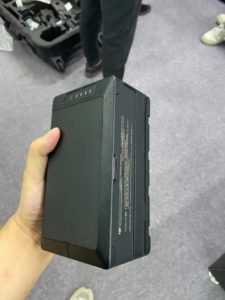

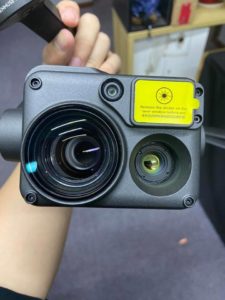

dji m300 dron dji m300 skladaci dji m300 telo dji m300 baterie dji zenmuse h20



Do konstrukce dronu se určitě promítnou i nové legislativní změny co se týče dronů, které přijdou v červenci 2020. Nyní se už jen můžeme těšit na konec dubna…

Jak vybrat dron s profesionální snímací technikou?

V tomto článku se dozvíte, jaká existuje nejmodernější snímací technika na drony. Ale taky jak funguje dron s termokamerou a jaký je rozdíl oproti dronu s multispektrální kamerou? A jak vybrat dron právě pro profesionální, průmyslové a zemědělské použití?

Aktuální trh s drony se raketově vyvíjí a to přináší také možnosti nasazení nové snímací techniky. Velké uplatnění díky těmto novým možnostem nachází drony v průmyslu, geodézii a v zemědělství. Tyto kategorie si podrobně rozebereme.

Průmysl

Velké uplatnění v průmyslu nachází dron s termokamerou.  Tato konkrétní sestava je velice univerzální a výkonná. Dokáže sloužit jak pro ostrahu či ochranu areálu (a to díky velkému rozlišení termokamery a zároveň možnosti 10 násobného optického zoomu vestavěné klasické kamery), tak pro průmyslové inspekce:

  • tepelných úniků budov
  • kontrolu produktovodů, resp jejich těsnění.
  • kontrolu izolátorů vedení vysokého napětí.
  • kontrolu solárních elektráren resp. fotovoltaických panelů

Velkou pomoc ale přináší i drony do interiéru a to např. Flyability Elios 2, který má okolo sebe ochrannou karbonovou klec, díky které dokáže létat i ve velmi stísněných prostorech a narozdíl od ostatních dronů mu nevadí kontakt s okolním prostředím. Dokážeme díky němu tak vykonávat inspekce průmyslových hal a objektů, pořizovat z těchto inspekcí materiál do protokolu a zároveň provádět délkové měření v přiloženém programu, či exportovat výstup do fotogrametrických softwarů, jako např. Pix4D či agisoft a propojit tak výstup z pozemního laserového skeneru s výstupem z dronu z vyšších úrovní snímaných prostor kam už pozemní skener “nedosáhne”. Školení pro 2D mapování a 3D modelování s dronem je jedním z mnoha, které nabízíme.

Geodézie

V geodézii mají drony velké uplatnění pro exteriérové snímání zejména velkých ploch, kdy dokáží pořídit stejné množství dat za 2-3x méně času než pozemní laserové skenery s obdobnou přesností jako skenery. Možnosti snímací techniky už jsou  v tomto ohledu také velmi rozšířené, bavíme se o získávání dat fotogrametricky tedy použití kvalitních fotoaparátů-v dnešní době až 100 MPx od výrobce PhaseOne. Velký krok také udělaly laserové skenery, které ztratily na hmotnosti a velikostech a ve formě LiDARu je možné jejich použití na dronu. Možnosti se ale otvírají i v možnosti použití RTK na dronu, který díky RTK resp. GPS přijímači zpřesňuje měření až v rámci jednotek centimetrů.

dron do geodezie rtk gps vysoka presnost dji m210 rtk v2.0

Zemědělství

V zemědělství lze pomocí speciálních kamer vyhodnocovat růz né indexy, které napomáhají agronomům k správné distribuci živin nebo vody, dokážeme s jejich pomocí vyhodnocovat pokryvnost, zdraví či uvadnutí rostlin. Velkou roli zde ale hrají termokamery, které lze mimo jiné využít i pro monitoring distribuce sucha v terénu. Kromě toho je využití termokamer na dronu rozšířeno o vyhledávání srnčat před senosečí, na tuto tématiku máme zpracované video ukazující nález přesně tak, jak ho zobrazuje termovize na základním dronu pro tuto aplikaci.precizni zemedelstvi dron uav uas cwsi kamera wiris agro

CWSI index dokážeme určovat pomocí kamery  vyráběné a vyvíjené v České republice Workswell Wiris Agro  tato kamera dokáže kromě Crop Water Stress Indexu, tedy CWSI určovat i pokryvnost a implementovány jsou i teplotní barevné palety pro detekci správné funkce závlahových systémů. Výhodou je, že tato kamera v podstatě nahlíží do životního cyklu rostliny a případné narušení cyklu, které může skončit až uvadnutím dokáže včas odhalit. Tato kamera je plně kompatibilní s výše zmíněnými programy pro skládání map a modelů a zároveň vychází z konstrukce termokamery.

NDVI index je pak mnohem jednodušší a má oproti CWSI kameře nevýhodu v tom, že reflektuje pouze aktuální stav rostliny bez jakékoliv “předpovědi”. K získání NDVI indexu je potřeba multispektrální kamery, která se kromě klasických kamer ve viditelném spektru skládá i s kamery s NIR filtrem. V případě použití NIR filtru prochází na snímač kamery pouze Near to InfraRed záření a pomocí jednoduchého vzorečku pak kamera spočítá NDVI index. Výhodou je použití konvenčních snímačů, tedy velké rozlišení a nebo velká nasnímaná plocha, volba snímací výšky je na koncovém uživateli….

Porovnání CWSI a NDVI indexu naleznete v přehledně zpracovaném pdf dokumentu.

Multispektrální kamera se používá právě pro získání dat a vyhodnocení NDVI indexu, co to ale přesně je?

multispektralni kamera dji phantom 4 multispectral p4 precizni zemedelstvi autonomni let

Multispektrální kamera je kamera, která v jednom okamžiku snímá selektivně optické záření jednotlivě pro několik částí optického spektra, tj. například pro 800 – 845 nm, 830 – 875 nm, 850 – 900 nm apod. Výsledkem je pak několik snímků (deset a více), které jsou pořízeny v jeden okamžik, nebo téměř v jeden okamžik (tedy mohou být časově i mírně posunuté). Obdobně funguje i tzv. hyperspektrální kamera, u té se ale očekávají desítky až stovky snímků v navzájem se překrývajících částech optického spektra. Z uživatelského hlediska je rozdíl mezi hyperspektrální a multispektrální kamerou v množství snímků, které kamera pořídí a v jemnosti dělení spektra, které kamera snímá.





Nejúčinnějších 5 způsobů, jak zachránit srnčata když přijde senoseč

Přinášíme souhrn informací i s konkrétní technikou jak nejlépe a nejrychleji snížit mortalitu srnčí zvěře, tedy hlavně srnčat v období senoseče. Tyto metody a techniku jsme osobně konzultovali a přímo vyzkoušeli v terénu s odborníky z České zemědělské univerzity a z Výzkumného ústavu zemědělské techniky. Pokud ve Vaší honitbě ubývá srnčího díky senosečím nezoufejte, existují minimálně 5 možnosti jak tomu zabránit.

1. Vytvořit rojnici

Vytvořit rojnici a v kombinaci se psí pomocí danou oblast před senosečí fyzicky projít. Tato metoda je ale velmi fyzicky náročná, častokrát probíhá senoseč v pracovních dnech, takže i „personálně“ je to velmi náročné, tato metoda je velmi složitá, zvlášť když v myslivosti průměrný věk roste.

2. Použití dronu s termokamerou

Tato metoda je nejjednodušší a nejrychlejší, v dnešní době už jsou drony se základní termokamerou pro tyto účely velmi levné a jejich ovládání zvládne každý. Cena základních dronů dostačujících pro toto použití se pohybuje okolo 60 tisíc korun a pro pokrytí velké plochy je potřeba pouze 2 lidí. Jeden řídí dron a druhý před senosečí vynáší srnčata fyzicky ven, a nebo je přikrývá bedýnkou.

Jak vypadá obraz z DJI dronu Mavic 2, nyní ve výhodném balíčku se 2 bateriemi navíc tj. dronu vhodného pro toto použití, se můžete podívat v tomto videu:

Prohledávání s dronem DJI Mavic 2 Enterprise DUAL pak probíhá z 30-35 metrů výšky rychlostí 3-5 m/s, k dronu se standardně dodává 1 baterie, na kterou vydrží dron letět cca 25 min, baterie je výměnná a do pevného přepravního kufru, který je součástí balení se jich vejde dalších 6. Za dobu jedné baterie je možno prohledat až 2-3 ha podle počtu nálezů srnčat na zemi. V balení dronu je i pátrací světlo s výkonem 26 W, které dokáže velmi rychle prověřit, zda v zálehu opravdu srnče je, nebo zrovna odběhlo a záleh je ještě teplý.

dron s termokamerou termokamera termovize srncata senosec pomoc zachrana

Pro účely vyhledávání zvěře je i výkonnější dron s termokamerou, který má kontrukci hexakoptéry tzn. 6 vrtulí a motorů a nese termokameru s rozlišením 640×512 px, a tedy doba prohledávání je kratší a výška může být větší (lze použít pro výpočet geometrického rozlišení tento FOV kalkulátor). Co je potřeba udělat, pokud se Vám provozování dronu zalíbí a rozhodnete se jej provozovat pro komerční účely se dozvíte v našem článku, který se věuje nové legislativě létání s drony.

3. Použití ruční termokamery

Použití ruční termokamery (nebo-li termovize) se vyplatí pokud už ji fyzicky vlastníte, je ale samozřejmě možnost zakoupit si vyhledávací set s termokamerou na prutu a přehledovou pozemní obrazovkou zobrazující živě obraz z termovize. Tento termovizní set jsme vyvíjeli společně s Výzkumným ústavem zemědělské techniky. Termovizní set pro vyhledávání srnčat je dostupný na našem eshopu.

4. Použití plašičů a pachových ohradníků

Použití plašičů a pachových ohradníků je velice diskutabilní, někomu funguje a někomu zas ne, v podstatě jde o syntetický, nebo přírodně získaný lidský pach, nebo pach predátora, který je umístěn na sloupcích v dostatečné vzdálenosti od sebe alespoň 1 noc před senosečí na louce.

5. Použití akustických plašičů

Jedná se o nový typ plašiče, který se doposud na našem trhu nevyskytoval. Největší slabinou doposud používaných plašičů, je rychlý návyk zvěře na jejich signály. Potvrdila se hypotéza o hlavních slabinách těchto opatření, která snižují jejich účinnost. Je to trvalá nebo periodická funkce a působení jen na jeden smysl zvěře, což u přirozených signálů nebezpečí ve volnosti není zcela běžné. Dalším nedostatkem je, že například technické efekty plašičů nejsou v reálu trvale potvrzovány jako signály, předcházející skutečnému nebezpečí. Jako faktory limitující účinnost plašících opatření, se tedy podle situace a druhu zvěře, ukazuje návyk.

Video z praxe použití dronu DJI Mavic 2 Enterprise Dual

Dovolíme si ještě jedno video, které zachycuje praxi při vyhledávání srnčat termokamerou z loňské senoseče:

Pokud byste měli jakékoliv dotazy ohledně vyhledávání srnčat (dronem s termokamerou) jsem Vám k dispozici na tel. čísle 731 161 199 nebo na emailu miroslav.kleinbauer@w-technika.cz
